RS232C拡張インターフェースボード
電池バックアップ メモリーボード
|
 |
 |
 |

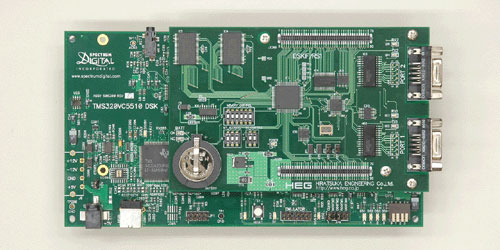

| DSK5510IF/RS1 |
|
TMS320C5510DSK RS-232C拡張インターフェース
バックアップ メモリボード
|
|
|
|
 |
|
| ■ 対応機種 |
|
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C5510 DSK |
|
|
| ■ 価格 |
|
DSK5510 IF/RS1 |
| 価格 |
\256,000
(税抜価格) |
|
|
| ■ RS-232Cポート |
|
RS-232C |
| 入力チャンネル数 |
2チャンネル |
| 入出力仕様 |
EIA RS-232C準拠 |
| 伝送方式 |
非同期シリアル伝送 |
| 使用コネクタ |
D-SUB 9ピン |
| ESD耐圧 |
±15kV |
| コントロールライン |
RTS, CTS, DTR, DSR, DCD, RI |
| ボーレート |
50bps〜230.4kbps（それぞれのチャンネルで独立して設定可能） |
| データビット長 |
5, 6, 7, 8 |
| ストップビット |
1, 1.5, 2 |
| パリティチェック |
イーブン, オッド, ノーパリティ |
| 使用デバイス |
NS16550相当品 |
| 占有割り込み数 |
１点（割り込みフラグレジスタにて、割り込み種類を識別） |
|
| ※McBSPポートを使用していない為、DSKのオーディオCODECと同時に使用することが可能です。 |
|
| ■ 電池バックアップ型SRAM |
|
電池バックアップ型SRAM |
| メモリ種類 |
非同期SRAM（汎用メモリとして使用可能） |
| 容量 |
256ｋワード（32ビット）※ |
| バックアップ |
リチウム電池によるバッテリバックアップ |
| 使用電池 |
CR2032（電池ホルダ使用により交換可能） |
| 電池インジケータ |
低電圧表示用LED（OK/NG） |
| その他 |
ディップスイッチによりアドレスエリア、使用／未使用の設定可能 |
|
| ※ボード上ディップスイッチより容量変更可能 |
|
| ■ 全般仕様 |
|
全般仕様 |
| 割り込み |
INT0, 1, 2, 3からジャンパーソケットにて設定 |
| アドレスマッピング RS-232C部 |
0xXX0000〜0xXX007F
(XXはボード上ディップスイッチより設定:40,44〜58,5C) |
| 電池バックアップ型 SRAM部 |
0xXX0000〜0xXXFFFF
(XXはディップスイッチにより変更可能) |
| スタッキング |
最大8枚までスタッキング可能 |
| 電源 |
＋5V C5510DSKから供給 |
| 付属品 |
通信基本サンプルプログラム（Cソースコード含む） |
|
|
| ■ その他の資料 |
詳細につきましてはテクニカルマニュアルをご参照ください。
 dskif_rs1_tm.pdf |
|
|
|
|
|
