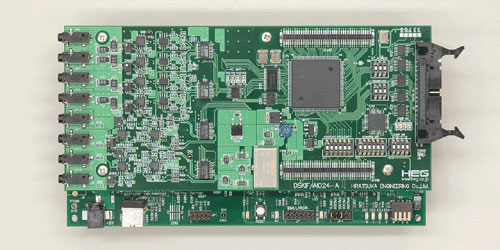

200kHzサンプリング同時変換24ビット⊿ΣAD,DA変換ボード
|
 |
 |
 |
| DSK5510IF/AIO24-A,B |
|
TI製TMS320C5510DSK 拡張インターフェース
|
|
|
|
 |
|
| ■ 対応機種 |
|
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C5510 DSK |
|
|
| ■ 価格 |
|
DSK5510IF/AIO24-A |
DSK5510IF/AIO24-B |
| 価格 |
\630,000
(税抜価格) |
\705,000
(税抜価格) |
|
|
| ■ A/D変換 |
|
DSK5510IF/AIO24-A |
DSK5510IF/AIO24-B |
| 入力チャンネル数 |
4チャンネル |
8チャンネル |
| 入力形式 |
全チャンネル同時変換 |
| 入力信号 |
全チャンネルAC結合 |
| 入力電圧 |
±1.0V |
| 分解能 |
24 ビット |
| サンプリング周波数 |
8kHz～200kHｚ（可変可） |
| 変換方式 |
⊿Σ |
| 入力インピーダンス |
10kΩ |
|
|
| ■ D/A変換 |
|
DSK5510IF/AIO24-A |
DSK5510IF/AIO24-B |
| 出力チャンネル数 |
4チャンネル |
2チャンネル |
| 出力形式 |
全チャンネル同時変換 |
| 出力信号 |
全チャンネルAC 結合 |
| 出力電圧 |
±1.0V |
| 分解能 |
24 ビット |
| サンプリング周波数 |
10kHz～200kHｚ（可変可） |
|
|
| ■ ディジタル入出力 |
|
DSK5510IF/AIO24-A |
DSK5510IF/AIO24-B |
| 外部入力 |
8ビット TTLレベル |
| 外部出力 |
8ビット TTLレベル |
| ユーザー入力 |
4回路のディップスイッチ |
| ユーザー出力 |
4回路のモニタLED |
|
|
| ■ その他の機能 |
|
DSK5510IF/AIO24-A |
DSK5510IF/AIO24-B |
| 割り込み |
ＩＮＴ4，5，6，7
ディップスイッチもしくは設定レジスタによりＡ/Ｄ変換割り込み、Ｄ/Ａ変換割り込みのそれぞれに設定可能 |
| 設定方法 |
ディップスイッチもしくは設定レジスタからパラメータの設定を行う。 |
| マッピング |
0xA0xx0000 ～ 0xA0xx00FF(xxはボード上のディップスイッチ により設定) |
| 接続コネクタ |
アナログ入出力：
DSK5510IF/AIO24-A:3.5mmモノラルジャック
DSK5510IF/AIO24-B:30芯フラットケーブルコネクタ（2.54mmピッチ）
ディジタル入出力：30芯フラットケーブルコネクタ（2.54mmピッチ） |
| 電源 |
+5V C5510DSKから供給 |
| 付属品 |
接続ケーブル、ターミナルボード
サンプルプログラム（Cソースコード含む） |
|
|
|
|
|
|
|
