200kHzサンプリング同時変換AD4ch,DA2ch変換ボード
|
|
|
|

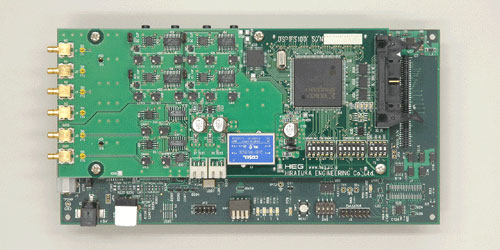

DSK6713IF/AIO1 |
|
TI製TMS320C6713DSK 拡張インターフェース
|
|
|
|
|
|
■ 対応機種 |
|
テキサス・インスツルメンツ製DSPスタータ・キット(DSK)
TMS320C6713 DSK |
|
|
■ 価格 |
|
DSK6713 IF/AIO1 |
価格 |
\529,000
(税抜価格) |
|
|
■ A/D変換 |
|
DSK6713 IF/AIO1 |
入力チャンネル数 |
4チャンネル |
入力形式 |
全チャンネル同時変換 |
入力信号 |
チャンネル毎にAC, DC結合の選択が可能 |
入力電圧 |
±1V, ±10V(チャンネル毎に設定可能) |
分解能 |
16 ビット |
サンプリング周波数 |
1kHz〜200kHz(可変可)、A/D用外部入力クロック(DC〜200kHz)
DSP Timer0出力、DSP Timer1出力
(プログラムによるポーリングも可能) |
変換方式 |
逐次比較方式 |
入力インピーダンス |
10kΩ |
|
|
■ D/A変換 |
|
DSK6713 IF/AIO1 |
出力チャンネル数 |
2チャンネル |
出力形式 |
全チャンネル同時変換 |
出力信号 |
全チャンネルDC 結合 |
出力電圧 |
±1V, ±10V(チャンネル毎に設定可能) |
分解能 |
16 ビット |
サンプリング周波数 |
1kHz〜200kHz(可変可)、A/D用外部入力クロック(DC〜200kHz)
DSP Timer1出力
(プログラムによるポーリングも可能) |
|
|
■ ディジタル入出力 |
|
DSK6713 IF/AIO1 |
外部入力 |
8ビット TTLレベル, 外部サンプリングクロック入力2回路(A/D, D/Aそれぞれ) |
外部出力 |
8ビット TTLレベル、2ビットTTLレベル, 外部サンプリングクロック出力2回路(A/D, D/Aそれぞれ) |
ユーザー入力 |
4回路のディップスイッチ |
ユーザー出力 |
4回路のモニタLED |
|
|
■ その他の機能 |
|
DSK6713 IF/AIO1 |
割り込み |
INT4,5,6,7
ディップスイッチもしくは設定レジスタによりA/D変換割り込み、D/A変換割り込みのそれぞれに設定可能 |
設定方法 |
ディップスイッチもしくは設定レジスタからパラメータの設定を行う。 |
マッピング |
0xA0000000 〜 0xA00000FF |
接続コネクタ |
アナログ入出力:
同軸コネクタ(SMB)
ディジタル入出力:
26芯フラットケーブルコネクタ(2.54mmピッチ) |
電源 |
+5V C6713DSKから供給 |
付属品 |
接続ケーブル(BNC〜SMB 0.5m), 26芯接続ケーブル, ターミナルボード
サンプルプログラム(Cソースコード含む) |
|
備考:本製品のサンプルプログラムはDMA機能を含め各種用意されておりますのでユーザー仕様のプログラムを組み込むことで容易にデジタル信号処理が実現できます。 |
|
|
|
|
|
